В связи с непрерывным развитием испытательного оборудования для производственных линий радиочастотных полупроводников, тестирования модулей беспроводной связи, моделирования отраженных радиолокационных целей, моделирования каналов и комплексного испытательного оборудования для приемопередатчиков предъявляются более высокие требования к диапазону частот и полосе пропускания сигнала приемопередатчиков. На основе 6955AC (максимальная частота 6 ГГц, полоса пропускания сигнала 200 МГц) Цейер Technology модернизировала свою продукцию и выпустила серию 6955BA/C/E приемопередатчиков сигналов на основе шины PXIe с частотным охватом 8 ГГц/12 ГГц/26,5 ГГц. Эта серия продуктов имеет компактную 3U 2-слотовую/4-слотовую структуру, полосу пропускания сигнала 1 ГГц и типичный однополосный фазовый шум -118 дБн/Гц при 10 ГГц (отклонение частоты 10 кГц), что может лучше удовлетворить растущие потребности в миниатюризации, высокой производительности и высокоэффективном тестировании приемопередающего оборудования, такого как радиочастотные полупроводники и радары.
Расширенные показатели эффективности
Типичная частотная характеристика полосы пропускания сигнала 1 ГГц составляет ±1,0 дБ, однополосный фазовый шум лучше, чем -118 дБн/Гц при 10 ГГц (отклонение частоты 10 кГц), а типичное время преобразования частоты составляет 210 мкс, что позволяет выполнять функции генерации и анализа сигналов.
Рисунок 1 Анализ сигнала Тестовая кривая частотной характеристики полосы пропускания сигнала 1 ГГц

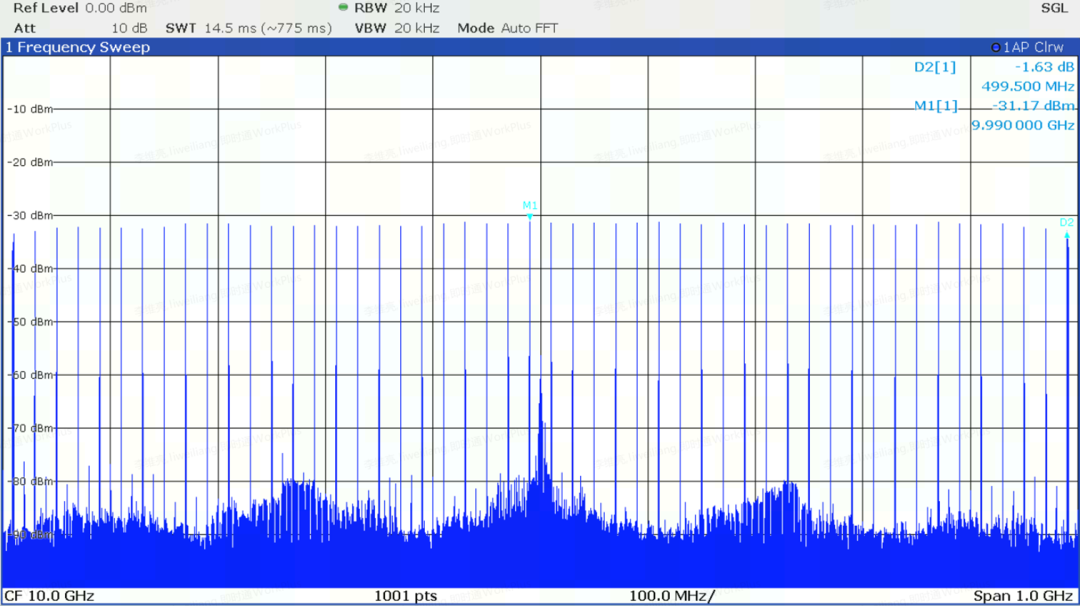

Рисунок 2. Тестовая кривая частотной характеристики полосы пропускания сигнала 1 ГГц для генерации сигнала
Рисунок 3. Фазовый шум однополосной несущей частоты 10 ГГц лучше, чем -118 дБн/Гц при отклонении частоты 10 кГц.
Богатые функции тестирования
Он обладает такими функциями, как генерация аналоговых сигналов, генерация векторных сигналов, спектральный анализ, векторный анализ сигналов, загрузка и воспроизведение сигналов произвольной формы, а также генерация сигналов импульсной модуляции. Кроме того, приемопередатчик сигнала также имеет функцию демодуляции протоколов беспроводной связи, таких как 2G/3G/4G/5G, WiFi5/6/7, Bluetooth и Star Flash.
Рисунок 4. Функция анализа векторного сигнала
Рисунок 5. Функция нагрузки произвольной формы волны
Рисунок 6 Функция генерации сигнала импульсной модуляции
Рисунок 7. Тест обратной связи полосы пропускания сигнала 5G NR 400 МГц. Значение EVM лучше, чем -44 дБ
Отличная эффективность тестирования
Для повышения эффективности тестирования производственной линии были разработаны функции сервопривода питания на базе ПЛИС, цифрового предварительного искажения (DPD), режима списка и другие функции для реализации тестирования на производственной линии микросхем входного интерфейса ВЧ, таких как ВЧ-коммутаторы, усилители мощности и микросхемы SoC.
Рисунок 8. Точность сервопривода лучше ±0,05 дБ

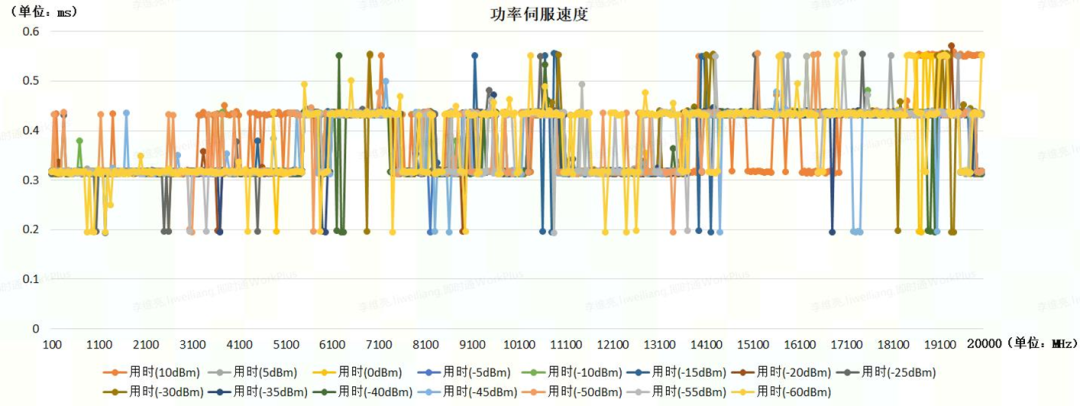

Рисунок 9 Скорость сервопривода питания лучше 0,6 мс
Интерфейс передней панели богат функциями, что удобно для расширения каналов и построения испытательной системы.
Приемопередатчик сигнала объединяет функции векторной генерации сигнала и векторного анализа сигнала в одно целое, что значительно сокращает размер испытательного оборудования. Его можно комбинировать с другими модулями шины PXIe для создания интегрированного испытательного решения на базе шасси, чтобы удовлетворить всесторонние потребности в тестировании производственных линий для радаров, спутников и другого оборудования.
Рисунок 10 Интерфейс передней панели имеет богатый функционал
Приемопередатчик сигнала 6955BA/C/E теперь находится в массовом производстве и может реализовать быстрое построение производственных линий. Добро пожаловать на заказ. Цейер Technology использует тестирование и измерение для обеспечения инноваций и творчества!
