Цифровой запоминающий осциллограф GDS-3000A (GDS-3352A,GDS-3652A)

Полоса пропускания 650 МГц /350 МГц, 2 канала

Частота дискретизации в реальном времени 5 ГГса/с (один канал); 2,5 ГГса/с (два канала)

Длина записи 200 Мпт на канал

Скорость обновления осциллограмм 200 000 wfm/s

10,2-дюймовый 800*480 TFT ЖК-дисплей

Память на 490 000 сегментов, функция поиска волновых форм

38 функций автоматического измерения

Режимы сбора данных с высоким разрешением

Функция запуска и декодирования по последовательной шине I2C/SPI/UART/CAN/LIN

Двухканальный анализатор спектра (DC~2,5 ГГц), включая функцию спектрограммы

Двухканальный генератор сигналов произвольной формы 25 МГц

13 функций измерения анализа мощности (опция)

Дополнительный 16-канальный логический анализатор (MSO)

СВЯЗАТЬСЯ С НАМИ

Техническая документация

Осциллографы серии GDS-3000A обеспечивают длину записи до 200 Мпт на канал. Преимущество сверхдлинной длины записи позволяет поддерживать высокую частоту дискретизации даже при низкоскоростных временных настройках. Если частота дискретизации в два раза выше частоты тестирования, то это обеспечивает отсутствие искажений в снимаемых сигналах, что позволяет наблюдать изменения сигнала в течение длительного времени при низких скоростях, что очень полезно для глубокого анализа сигналов.

Что касается скорости обновления осциллограмм, то она у GDS-3000A составляет до 200 000 wfm/s, что позволяет пользователям легко наблюдать спорадические аномальные сигналы. Сегментная память позволяет непрерывно записывать до 490 000 сегментов и может использоваться совместно с настройками условий срабатывания для пропуска осциллограмм, которые остаются неизменными в течение длительного периода времени, и записи только значимых осциллограмм, что обеспечивает наиболее эффективное использование памяти. В сегментной памяти также предусмотрена функция маскирования, позволяющая быстро определить, не выходит ли большое количество сигналов за пределы заданного диапазона, а также обеспечить быстрый поиск временной привязки ошибочных осциллограмм и реального сигнала.

Что касается измерительных функций, то их предусмотрено 38. Функция точного масштабирования позволяет точно настроить вертикальную шкалу для получения полноразмерных измерений и повышения точности измерения напряжения или тока. Предусмотрен метод сбора данных в режиме высокого разрешения, позволяющий эффективно устранять шумы и повышать точность автоматических измерений. Динамическая вертикальная шкала отображается в правой части экранного дисплея, что облегчает пользователю интерпретацию вертикальной амплитуды, соответствующей измеряемому сигналу.

Стандартный выбор входных импедансов 1 MΩ и 50Ω позволяет пользователю выбрать входной импеданс для согласования импедансов в соответствии с различными требованиями к измерениям. Функция поиска позволяет быстро находить квалифицированные сигналы на основе пользовательских настроек, что удобно при поиске и сравнении нерегулярных осциллограмм.

Функция Cursor Marker позволяет пользователю четко наблюдать напряжение (или ток), время и инкрементные данные между точками, измеряемыми курсором. С помощью функции индикатора можно показать диапазон измерений, отображая части осциллограммы.

Для измерений в частотной области в GDS-3000A предусмотрена функция измерения БПФ и двухканальный анализатор спектра. Пользователи могут одновременно измерять и анализировать двухканальные сигналы в частотной области. Функция спектрограммы позволяет пользователям легко наблюдать распределение спектра во времени для изучения спектральных характеристик сигнала.

GDS-3000A предоставляет широкий набор тестовых элементов для тестирования импульсных источников питания. В число тестовых элементов для источников питания входят элементы анализа входного сигнала переменного тока: качество питания, шум, пусковой ток; необходимые элементы анализа выходного сигнала постоянного тока: пульсации/шум, анализ переходных характеристик, анализ включения/выключения, эффективность; характеристика контура управления (Боде) и коэффициент отдачи источника питания (PSRR); элементы полного анализа коммутационных элементов: модуляция, потери при переключении, SOA (безопасная рабочая зона) и магнитный анализ: кривая B-H. GDS-3000A имеет встроенные источники питания для токовых пробников 50 МГц (GCP-530) и 100 МГц (GCP-1030). Эта функция позволяет пользователям сэкономить на покупке источников питания для токовых пробников и уменьшить нагрузку, связанную с переноской источников питания для токовых пробников.

В стандартную комплектацию GDS-3000A входит двухканальный генератор сигналов произвольной формы с частотой 25 МГц. Пользователи могут выбрать функцию произвольной волны для сохранения сигналов, измеренных аналоговыми каналами, или вывести их непосредственно с генератора. Эта функция позволяет пользователям удобно формировать различные типы измерительных сигналов для имитации различных выходных сигналов. Прибор также оснащен функцией анализа частотной характеристики (Bode Plot), которая может применяться для проверки и анализа характеристик цепей и компонентов, включая проектирование RLC-цепей, фильтров и усилителей.

GDS-3000A обладает широким набором коммуникационных интерфейсов. Помимо широко используемых портов USB Host, USB device port и LAN port, он оснащен высокостабильным интерфейсом RS232 и дополнительным интерфейсом GPIB.

Руководство пользователя CD, шнур питания, сертификат калибровки
GTP-351R:350МГц 10:1 пассивный пробник для GDS-3352A (один на канал)
GTP-501R:500 МГц 10:1 пассивный пробник для GDS-3652A (один на канал)

DS3A-16LA 16-канальный логический анализатор
DS3A-GPIB Интерфейс GPIB (устанавливается на заводе)
GTL-248 Кабель GPIB, двойное экранирование, 2000 мм
GTP-033A 35 МГц 1:1 Пассивный пробник
GCP-300 300 кГц / 200A Токовый пробник
GCP-500 500 кГц / 150А Токовый пробник
GCP-1000 1 МГц / 70 А Токовый пробник
GCP-530 50 МГц / 30 А Токовый пробник
GCP-1030 100МГц /30А Токовый пробник
GDP-025 25MHz Высоковольтный дифференциальный пробник
GDP-050 50MHz Высоковольтный дифференциальный пробник
GDP-100 100MHz Высоковольтный дифференциальный пробник
GKT-100 Приспособление для выравнивания
GRA-443-E Комплект для монтажа в стойку
GTL-232 Кабель RS-232C, 9-контактный гнездовой - 9-контактный гнездовой, нуль-модем для компьютера

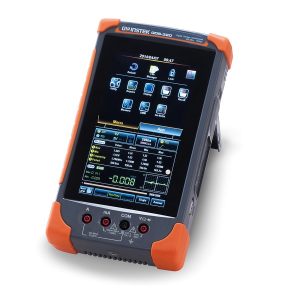

Характеристики продукта:

Быстрое определение размеров

Модель	пропускная способность	Частота дискретизации	Глубина хранения	Измерение температуры	Интерфейсы стандартные
ГРС-307	70 МГц	1 Гвыб/с	5 млн на канал	√	USB
ГРС-310	100 МГц	1 Гвыб/с	5 млн на канал	√	USB
ГРС-320	200 МГц	1 Гвыб/с	5 млн на канал	√	USB
ГРС-207	70 МГц	1 Гвыб/с	1 млн на канал	×	USB
ГРС-210	100 МГц	1 Гвыб/с	1 млн на канал	×	USB
ГРС-220	200 МГц	1 Гвыб/с	1 млн на канал	×	USB

Подробные характеристики:
	ГРС-307	ГРС-310	ГРС-320	ГРС-207	ГРС-210	ГРС-220
вертикальный
Количество каналов	2 (BNC-Shield)
Входное сопротивление	1 МОм±2%, около 16,5 пф
Максимальный ввод	CAT II 300 В (среднеквадратичное значение)
Входная связь	AC, DC, GND
пропускная способность	DC~70 МГц (-3 дБ)	DC~100 МГц (-3 дБ)	DC~200 МГц (-3 дБ)	DC~70 МГц (-3 дБ)	DC~100 МГц (-3 дБ)	DC~200 МГц (-3 дБ)
Время нарастания	<5 нс	<3,5 нс	<1,75 нс	<5 нс	<3,5 нс	<1,75 нс
чувствительность	2 мВ/дел ~ 10 В/дел (1-2-5 ступеней)
точность	± (3% показаний + 0,1 дев + 1 мВ)
Регулирование пропускной способности	20 МГц (-3 дБ)
полярность	Нормальный, Реверс
Диапазон смещения положения	2 мВ/дел ~ 50 мВ/дел: ±0,4 В; 100 мВ/дел ~ 500 мВ/дел: ±4 В; 1 В/дел ~ 5 В/дел: ±40 В; 10 В/дел: ±300 В
Захват сигнала
Частота дискретизации в режиме реального времени	1 Гвыб/с
Длина записи	5 млн точек/CH			1 млн точек/канал
Режим съемки	Средняя: 2~256 осциллограмм; Обнаружение пиковых нагрузок: 10 нс; sinc(x)/x или ET
Отображение формы сигнала	30 000 WFMS
триггер
Источник триггера	Ch1 или Ch2
Режим запуска	Авто, Нормальный, Одиночный, Принудительный
Тип триггера	Фронт, Длительность импульса, Видео, Чередование
Спусковой крючок	10нс ~ 10с
соединение	AC, DC, LFR, HFR, NR
чувствительность	DC~25 МГц: ок. 0,5 дев или 5 мВ; 25 МГц ~ 70/100/200 МГц: ок. 1,5 дев или 15 мВ;
уровень
Передач	5 нс~100 с/дел (1-2-5 шагов)
свиток	100 мс/дел ~ 100 с/дел
Предварительно сработавший	10 див макс.
Пост-триггер	Максимум 1 000 див (в зависимости от временной развертки)
точность	± 20 ppm с любым интервалом > 1 мс
Режим XY
Сдвиг по фазам	±3° при 100 кГц
Курсор и размеры
курсор	Разница напряжений между курсорами (△В), Разница во времени между курсорами (△T), Измерение частоты (1/△T)
Автоматические измерения	36 групп
Автоматический подсчет	6-бит. Диапазон: 2 Гц ~ номинальная полоса пропускания
Настройка автоматически	Да
Измерение температуры
	Да			не
другой
Мультикитайское меню	Да
Онлайн-помощь	Да
Время и часы	Да
батарея
батарея	Литий-полимерный 6100 мА/ч, 7,4 В (встроенный)
Время зарядки	2,0 часа (75%)
часы работы	4,1 часа, связанные с рабочей средой
Компенсация пробника
	2 В, 1 кГц, рабочий цикл 50%
интерфейс
USB	USB-устройство (изоляция)
Внутренний флэш-накопитель	120 МБ	64 МБ	64 МБ	64 МБ	64 МБ	64 МБ
дисплей
тип	7''	7 дюймов	7 дюймов	7 дюймов	7 дюймов	7 дюймов
Разрешение дисплея	480 x 800 пикселей	480 x 800 пикселей	480 x 800 пикселей	480 x 800 пикселей	480 x 800 пикселей	480 x 800 пикселей
Ориентация дисплея	Пейзаж/портрет	Пейзаж и портрет	Пейзаж и портрет	Пейзаж и портрет	Пейзаж и портрет	Пейзаж и портрет
Управление подсветкой	Ручная регулировка, режим ECO
Сенсорная панель	Ёмкостный
Цифровой мультиметр
Количество цифр	50 000 бит			5000 бит
	CAT II 600 В (СРЕДНЕКВАДРАТИЧНОЕ ЗНАЧЕНИЕ), CAT III 300 В (СРЕДНЕКВАДРАТИЧНОЕ ЗНАЧЕНИЕ)
Уровень постоянного напряжения	50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В 6 ступеней
точность	50 мВ, 500 мВ, 5 В, 50 В, 500 В, ± (0,05% + 5 бит); 1000 В, ± (0,1% + 5 бит)			50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В, ± (0,1% + 5 бит)
Входное сопротивление	10 МОм
Уровень постоянного тока	50 мА, 500 мА, 10 А 3 передачи
точность	50 мА, 500 мА, 2 передачи, ± (0,1% + 5 бит); 10А, ± (0,5% + 5 бит)			50 мА, 500 мА, 10 А, ± (0,5% + 5 бит)
Уровень напряжения переменного тока	50 мВ, 500 мВ, 5 В, 50 В, 700 В 5 ступеней
точность	50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5% + 15 бит) при 50 Гц ~ 1 кГц
Уровень переменного тока	50 мА, 500 мА, 10 А 3 передачи
точность	50 мА, 500 мА, ± (1,5% + 15 бит) при частоте 50 Гц ~ 1 кГц; 10 А ± (3% + 15 бит) при диапазоне измерения 50 Гц ~ 1 кГц >10 мА* Диапазон измерения >10 мА
Уровень сопротивления	500 Ом, 5 КОМ, 50 КОМ, 500 МОм, 5 передач
точность	500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3% + 3 бита); 5 МОм, ± (0,5% + 5 разрядов) *Диапазон измерения 50 Ом ~ 5 МОм
Тестирование диодов	Максимальное прямое напряжение составляет 1,5 В, а напряжение холостого хода — 2,8 В
Постоянный звуковой сигнал	< 15 Ω
функция	Автоматический диапазон, Макс, Мин, Удержание, Тренд полт
Адаптер питания
Напряжение питания	переменный ток 100 В ~ 240 В, 48 ~ 63 Гц, потери мощности 40 Вт; Выход постоянного тока: 12 В / 3 А, двойной экран
Сопоставление
Дифференциальные пробники	Двухканальный, 40 МГц, CAT II, 600 В
Размеры и вес
	240(W) ×136(H) ×60(D) мм; Приблизительно 1,5 кг
